無壓給料三產品重介質旋流器技術參數大全
無壓給料三產品重介質旋流器

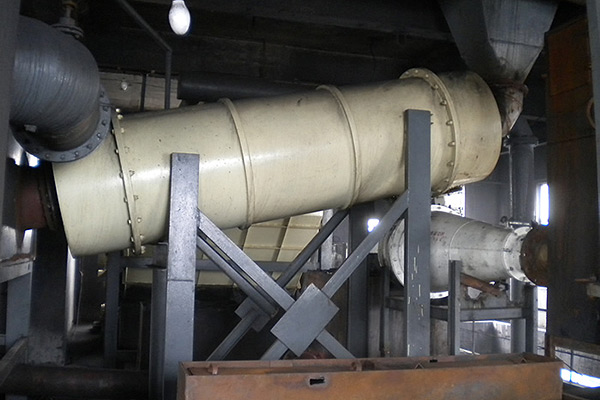

三產品重介質旋流器是由一臺圓筒-圓錐型旋流器與一臺錐結合型旋流器串聯而成。筒型旋流器呈30°傾斜放置，在上部與筒-錐型旋流器相串接。介質由筒型旋流器下部沿切線方向給入，原煤則由上部中心管給入。分選是從低密度進行，低密度的煤由第一段筒型旋流器的下部溢流管排出，中間產品由上部排出，沿切線方向進入第二段筒-錐型旋流器，在該處獲得最終中煤和矸石。從三產品旋流器的第一段不僅可以得到質量高的精煤和稀的重介質，而且可以有效地提高第二段的分選密度。
無壓給料三產品重介質旋流器特點
無壓給料三產品重介質旋流器可用一種原始密度的懸浮液選出三種產品。具有入料粒度上限高、處理能力大、分選效率高的特點。使用無壓給料大大簡化了選煤廠的工藝配置，設備費用及投資及廠房投資均可大幅度降低。同時無壓給料，還降低了設備的運行費用。
無壓給料三產品重介質旋流器適用范圍
高硫、較難選、難度和極難選原煤
無壓給料三產品重介質旋流器參數
|
型號規格 |
直徑 mm |
處理能力 T/h |
允許最大入 料粒度 mm |
入料高差 mm |
介質壓力 MPa |
介質循環量 m3/h |
|
|
一段 |
二段 |
||||||
|
WTMC508/350 |
508 |
350 |
30-40 |
20-30 |
800-1200 |
0.04-0.05 |
150-180 |
|
WTMC600/400 |
600 |
400 |
50-60 |
30-40 |
800-1200 |
0.05-0.06 |
200-250 |
|
WTMC710/508 |
710 |
508 |
90-110 |
40-50 |
800-1200 |
0.06-0.08 |
300-350 |
|
WTMC850/600 |
850 |
600 |
110-130 |
50-60 |
80-1200 |
0.08-0.10 |
600-650 |
|
WTMC900/650 |
900 |
650 |
140-160 |
60-70 |
800-1200 |
0.10-0.12 |
650-700 |
|
WTMC1000/710 |
1000 |
710 |
200-220 |
70-80 |
800-1200 |
0.12-0.15 |
1000-1200 |
|
WTMC1200/850 |
1200 |
850 |
250-350 |
80-90 |
800-1200 |
0.2-0.25 |
1000-1400 |
